منبع تغذیه یوکیلون Youkiloon PW3010 Pro

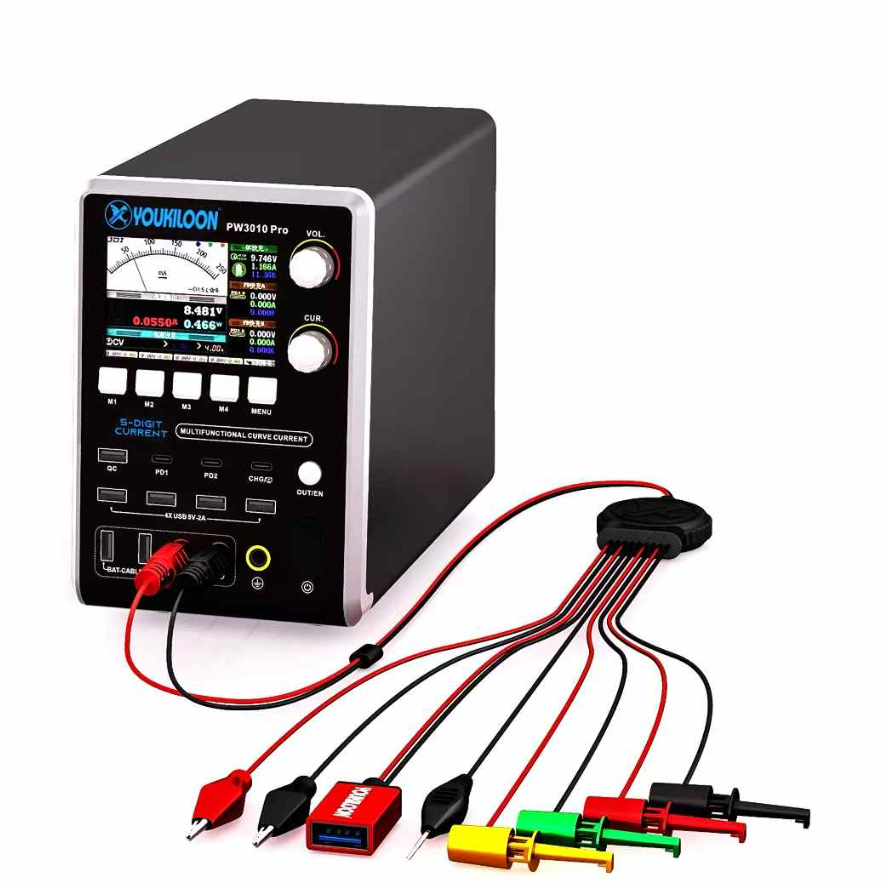

معرفی منبع تغذیه با دقت بالا Youkiloon PW3010 Pro

“Youkiloon PW3010 Pro” یک مدل خاص از منبع تغذیه DC (جریان مستقیم) با دقت بالا است که عمدتاً در زمینه تعمیرات موبایل، آزمایشگاه‌های الکترونیکی و پروژه‌های DIY (خودت بساز) استفاده می‌شود. برند Youkiloon (یا یوکیلون) بیشتر شناخته‌شده برای ابزارهای تعمیرات موبایل است، از جمله کابل‌های بوت و پاور، اما PW3010 Pro به عنوان یک منبع تغذیه سوئیچینگ قابل تنظیم، مشابه مدل‌های استاندارد 30V/10A (مانند LW-K3010D یا GPS-3010D) طراحی شده است. این محصول احتمالاً یک نسخه سفارشی یا برچسب‌گذاری‌شده توسط Youkiloon از تولیدکنندگان چینی مانند Wanptek یا Longwei است، با تمرکز بر دقت بالا برای تست جریان‌کشی (current draw testing) در بردهای موبایل.

مشخصات فنی

دقت بالا:

این مدل با تراشه‌های پیشرفته (مانند PWM کنترل) طراحی شده تا نوسانات کمتری داشته باشد، که برای تست قطعات حساس مانند ICهای موبایل (مثل Qualcomm یا Apple SoC) ایده‌آل است.
– رزولوشن: تنظیم ولتاژ در گام‌های 10 mV و جریان در 1 mA، که اجازه کنترل دقیق را می‌دهد.

ویژگی‌ها
1. تنظیم دقیق و پایدار:
– به عنوان یک منبع تغذیه regulated (تنظیم‌شده)، ولتاژ و جریان را ثابت نگه می‌دارد حتی تحت بار متغیر. این ویژگی برای شبیه‌سازی باتری موبایل بدون نوسان مفید است.
– حالت CV/CC خودکار: اگر بار بیش از حد جریان بکشد، به طور خودکار به حالت جریان ثابت سوئیچ می‌کند.

2. حفاظت‌های ایمنی (Protections):
– حفاظت اضافه‌بار (OVP/OCP): جلوگیری از آسیب به مدار در صورت اتصال کوتاه یا بار بیش از حد.
– حفاظت حرارتی (OTP): فن فعال می‌شود اگر دما بیش از 60°C برسد.
– حفاظت اتصال معکوس: خروجی banana jack (4 mm) برای اتصال ایمن.
– بدون خطر شوک الکتریکی در خروجی DC.

3. کاربری آسان:
– دکمه‌های چرخشی (knob) برای تنظیم ولتاژ/جریان، با نمایشگر دیجیتال که مقادیر واقعی (actual) و تنظیم‌شده (set) را نشان می‌دهد.
– خروجی USB برای شارژ همزمان ابزارهای کوچک.
– قابل برنامه‌ریزی ساده: ذخیره 3-5 حالت از پیش‌تنظیم برای تست‌های مکرر.

4. طراحی و ساخت:
– بدنه فلزی مقاوم، سبک و جمع‌وجور برای استفاده در workbench تعمیرات.
– فن کم‌صدا برای استفاده طولانی‌مدت (تا 8 ساعت مداوم).
– سازگار با کابل‌های Youkiloon مانند iPower IP01 برای بوت مستقیم موبایل.

کاربردها
این منبع تغذیه به ویژه برای تعمیرکاران موبایل طراحی شده، اما کاربردهای گسترده‌تری دارد:
– تعمیرات موبایل: تست جریان‌کشی برد (مثلاً تشخیص short circuit در iPhone یا Samsung)، پاورینگ بدون باتری، و شبیه‌سازی شارژ.
– آزمایشگاه الکترونیک: تست LEDها، موتورهای DC، سنسورها و مدارهای PCB.
– پروژه‌های DIY و آموزشی: در مدارس فنی یا hobbyistها برای یادگیری الکترونیک.
-سایر: تعمیر تجهیزات پزشکی کوچک، تست باتری‌ها، یا تغذیه آردوینو/رزبری‌پای با ولتاژ دقیق.

در زمینه تعمیر موبایل، PW3010 Pro با دقت میلی‌ولتی، به تشخیص مشکلات تغذیه (power IC faults) کمک می‌کند و ریسک آسیب به برد را کاهش می‌دهد.

مزایا و معایب (Pros & Cons)
مزایا:
– دقت و پایداری بالا نسبت به مدل‌های ارزان‌قیمت (ripple کم <0.5 mV).
– قیمت مناسب (حدود 50-80 دلار در بازارهای بین‌المللی؛ در ایران ~2-4 میلیون تومان بسته به فروشنده).
– چندمنظوره با USB و حفاظت‌های کامل.
– سبک و قابل حمل برای تعمیرگاه‌های سیار.

معایب:
– فن ممکن است در بار کامل (10A) کمی گرم شود (هرچند حفاظت دارد).
– نمایشگر LED ممکن است در نور شدید سخت‌خوان باشد (برخلاف مدل‌های LCD رنگی).
– بدون اتصال PC (برخلاف مدل‌های programmable پیشرفته‌تر).

نحوه استفاده (How to Use)
1. راه‌اندازی: دستگاه را به برق AC وصل کنید. فن و نمایشگر روشن می‌شود.
2.تنظیم: ولتاژ را با knob V بچرخانید (مثلاً 5V برای تست iPhone). جریان را با knob I محدود کنید (مثلاً 1A برای ایمنی).
3. اتصال: از کابل‌های banana به alligator clips برای اتصال به برد استفاده کنید. برای موبایل، از کابل Youkiloon UP01 یا IP01 بهره ببرید.
4. تست: بار را وصل کنید و مقادیر را نظارت کنید. اگر جریان بیش از حد باشد، دستگاه به CC سوئیچ می‌کند.
5. نگهداری: پس از استفاده، ولتاژ/جریان را صفر کنید و دستگاه را خاموش کنید. تمیزکاری با هوای فشرده برای فن.

نکته ایمنی:

همیشه از بار مناسب استفاده کنید و از اتصال کوتاه اجتناب ورزید. برای تست موبایل، ولتاژ را از 3.7V (باتری لیتیوم) شروع کنید.
