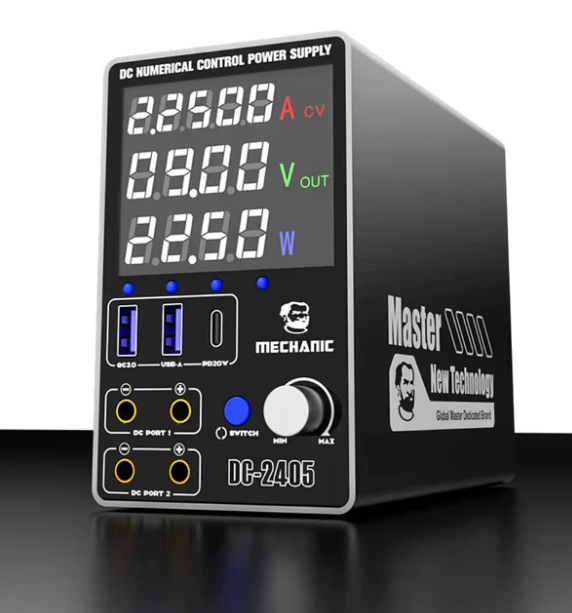

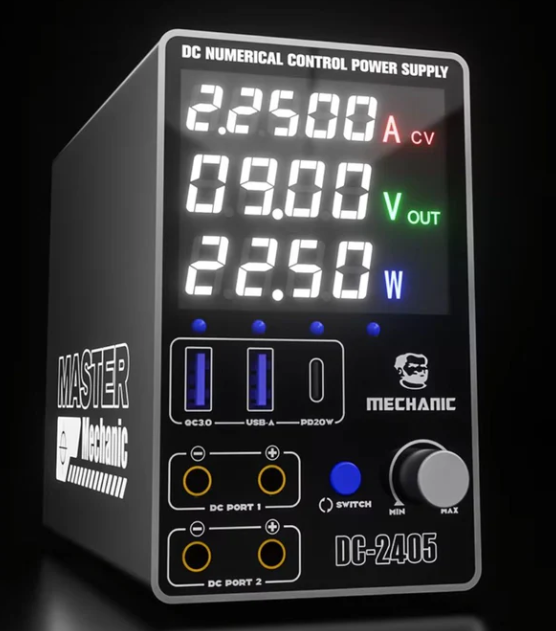

منبع تغذیه قابل تنظیم مکانیکMechanic DC-2405 Plus
-
این دستگاه یک «منبع تغذیه DC عددی / دیجیتال (DC numerical control power supply)» است، با خروجی ۲۴ ولت DC و توان تا حدود ۱۲۰ وات.
-
منظور از «عددی / دیجیتال» این است که ولتاژ و جریان خروجی توسط دکمهها/انکودر (knob / encoder) قابل تنظیم دقیق هستند و نمایشگر دیجیتال دارد — مناسب برای کار دقیق روی بردها یا قطعات حساس.
-

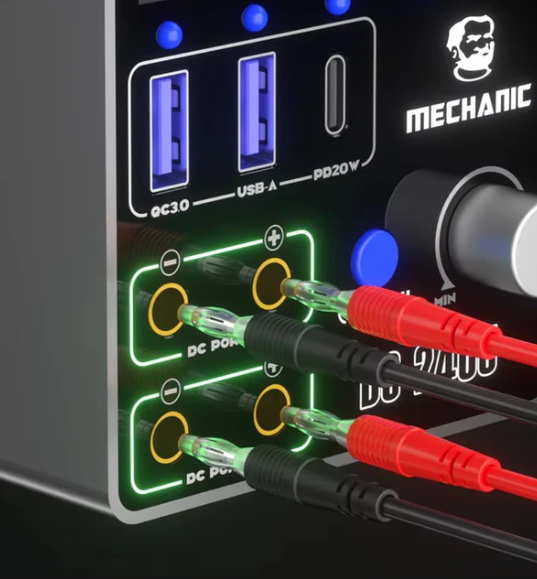

این منبع تغذیه دو کاناله (Dual-Channel) است: یعنی دو گروه خروجی DC دارد که مستقل از هم قابل تنظیماند و «تداخل متقابل» ندارند؛ این امکان را میدهد که همزمان دو دستگاه/مدار را تغذیه کنید با تنظیمات متفاوت.
مشخصات فنی
| پارامتر / ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ خروجی قابل تنظیم | 0 تا 24 ولت DC |
| حداکثر جریان خروجی | تا 5 آمپر |
| توان خروجی حداکثر | حدود 120 وات |
| حداکثر جریان لحظهای (پیک) | تا 7 آمپر برای ~1 ثانیه (برای راهاندازی یا استارت بار) |
| تنظیم دقیق ولتاژ / جریان | با انکودر دقیق + نمایشگر دیجیتال؛ تنظیم ولتاژ با گام (step) 10 mV و جریان با دقت ±1 mA. |
| ورودی برق (AC) | 110V یا 220V AC (مناسب برای برق شهری) |
| ابعاد تقریبی | 137 × 118 × 72 میلیمتر |
| وزن تقریبی | ~795 گرم |
| خنککنندگی و بدنه | بدنه تمام فلزی + سیستم خنککنندگی با کنترل دما (دمای داخلی را مانیتور میکند و در صورت نیاز فن را فعال میکند) |
| محافظتها | محافظت در برابر اضافهجریان، اضافهولتاژ، اتصال کوتاه و شرایط غیرعادی — خروجی قطع میشود تا از مدار یا بار محافظت کند. |
| کانالهای خروجی | دو کانال مجزا؛ قابل تنظیم مستقل هر کانال — مناسب برای تغذیه همزمان دو مدار با نیاز متفاوت. |
کاربردها
- تعمیر موبایل، مادربرد، بردهای الکترونیکی و ماژولها: اگر دارید مادربرد موبایل یا لپتاپ تست میکنید یا قطعهای از برد را بررسی میکنید، این منبع تغذیه با تنظیم دقیق ولتاژ/جریان و قابلیت دو کاناله عالی است.
- تست و راهاندازی قطعات الکترونیکی با نیاز متفاوت: مثلاً هم تغذیه بخش ۵V/12V (اگر تغییری در مدارتون ایجاد کردهاید) و هم تغذیه بخش ۳.۳V یا بخش منطقی — با دو کانال مستقل.
- کارگاههای الکترونیک، تعمیرات و پروژههای DIY / هاردویر: چون تنظیم دقیق دارد و خنککنندگی دارد، برای کار بلندمدت یا کار با بار متوسط مناسب است.
- کار با قطعات حساس یا نیاز به دقت بالا: ولتاژ و جریان دقیق + محافظت در برابر اضافهبار/اتصال کوتاه کمک میکند ریسک آسیب به قطعات کمتر شود.
مزایا
- دقت و کنترل بالا: امکان تنظیم دقیق ولتاژ و جریان، با گامهای کوچک و دقت میلیآمپر — برای کار حساس، عیبیابی و تعمیر بسیار مهم است.
- دو کاناله بودن مستقل: انعطاف بالا — میتوان دو مداری با نیاز متفاوت را همزمان تغذیه کرد.
- خنککنندگی مناسب و بدنه فلزی: برای کار طولانی با بار متوسط یا بالا مناسب است؛ دوام و پایداری بهتر دارد.
- محافظت کامل: با محافظت در برابر اضافه جریان، اتصال کوتاه و شرایط غیرعادی — ایمنی مدارات تحت آزمایش افزایش پیدا میکند.
- سازگاری با برق شهری (110/220 VAC): در ایران یا کشورهای با برق 220V به راحتی قابل استفاده است.
محدودیتها و نکاتی که باید مد نظر داشته باشید
-
حداکثر ۵ آمپر خروجی دارد — یعنی اگر برد یا مداری داشته باشید با جریان خیلی بالا، این منبع تغذیه محدود خواهد بود.
-
توان خروجی ۱۲۰ وات؛ برای قطعات با مصرف بالا (مثلاً موتور بزرگ، بردهای پرمصرف یا مدارهای صنعتی) ممکن است کافی نباشد.
-
اگر مدار خیلی حساس به نویز یا ریپل باشد، منبعهای تغذیه «خطی (linear)» یا منابع حرفهایتر ممکن است عملکرد بهتری داشته باشند — این مدل برای کاربرد عمومی و تعمیرات عالی است ولی برای حساسترین مدارات، بررسیِ کیفیت خروجی توصیه میشود.
-
خروجیها مستقلاند، اما اگر اشتباه کانالها را تنظیم کنید ممکن است اشتباه در ولتاژ/جریان وارد مدار شود — پس دقت در تنظیم داشته باشید.
